Nastri trasportatori a tela per l’industria
Gamma N
Soluzioni compatte, robuste e configurabili per movimentare prodotti, componenti e semilavorati all’interno di linee automatiche, postazioni operative e impianti speciali.
Dalla soluzione lineare più semplice al nastro strutturato per applicazioni più gravose, la Gamma N di MCH nasce per offrire una risposta chiara: quattro serie standard, diverse configurazioni di motorizzazione, ampia possibilità di personalizzazione.
Una gamma modulare, progettata per semplificare la scelta
La Gamma N comprende nastri trasportatori a tela sviluppati su strutture modulari in profilo di alluminio MCH. Ogni serie è pensata per rispondere a un diverso livello di esigenza: compattezza, flessibilità, rigidità strutturale o massima robustezza.
La logica è semplice: la serie identifica il profilo portante utilizzato nella struttura del nastro.
N30 — profilo 30x30 mm
N45 — profilo 45x45 mm
N60 — profilo 60x60 mm
N90 — profilo 90x90 mm
Questo consente di scegliere rapidamente la soluzione più adatta in funzione di dimensioni, carico, layout, accessori e livello di personalizzazione richiesto.
Quattro serie. Una sola logica costruttiva.
Serie | Ideale per | Carattere della serie |
|---|---|---|
N30 | piccoli convogliatori e integrazione in spazi ridotti | compatta, leggera, essenziale |
N45 | applicazioni industriali standard e configurazioni personalizzate | flessibile, versatile, completa |
N60 | nastri più strutturati e linee con maggiore stabilità | rigida, stabile, industriale |
N90 | applicazioni gravose, grandi dimensioni e impianti speciali | robusta, portante, configurabile |
LE QUATTRO SERIE
Serie N30
Compatta, pulita, facile da integrare
La serie N30 è la soluzione più compatta della Gamma N. Utilizza profili MCH 30x30 mm ed è pensata per piccoli nastri trasportatori, postazioni operative, macchine automatiche e applicazioni dove lo spazio disponibile è ridotto.
È indicata quando servono semplicità costruttiva, ingombri contenuti e integrazione rapida all’interno di un sistema esistente.
Punti chiave
struttura compatta
ideale per movimentazioni leggere
facile integrazione in macchine e banchi
disponibile con motorizzazione diretta o centrale
adatta a layout semplici e puliti
Configurazioni disponibili
Motorizzazione diretta
Motorizzazione centrale
Serie N45
La serie più versatile della gamma
La serie N45 rappresenta il cuore della Gamma N. Basata su profilo MCH 45x45 mm, offre un ottimo equilibrio tra compattezza, stabilità e possibilità di configurazione.
È la scelta più adatta per la maggior parte delle applicazioni industriali: trasporto lineare, piccoli sistemi inclinati, nastri con accessori, sponde, rinvii dedicati o configurazioni con esigenze specifiche.
Punti chiave
ampia flessibilità progettuale
adatta a molte applicazioni standard
buona rigidità strutturale
disponibile con motorizzazione diretta, centrale o rinviata
predisposta per accessori e personalizzazioni
Configurazioni disponibili
Motorizzazione diretta
Motorizzazione centrale
Motorizzazione rinviata

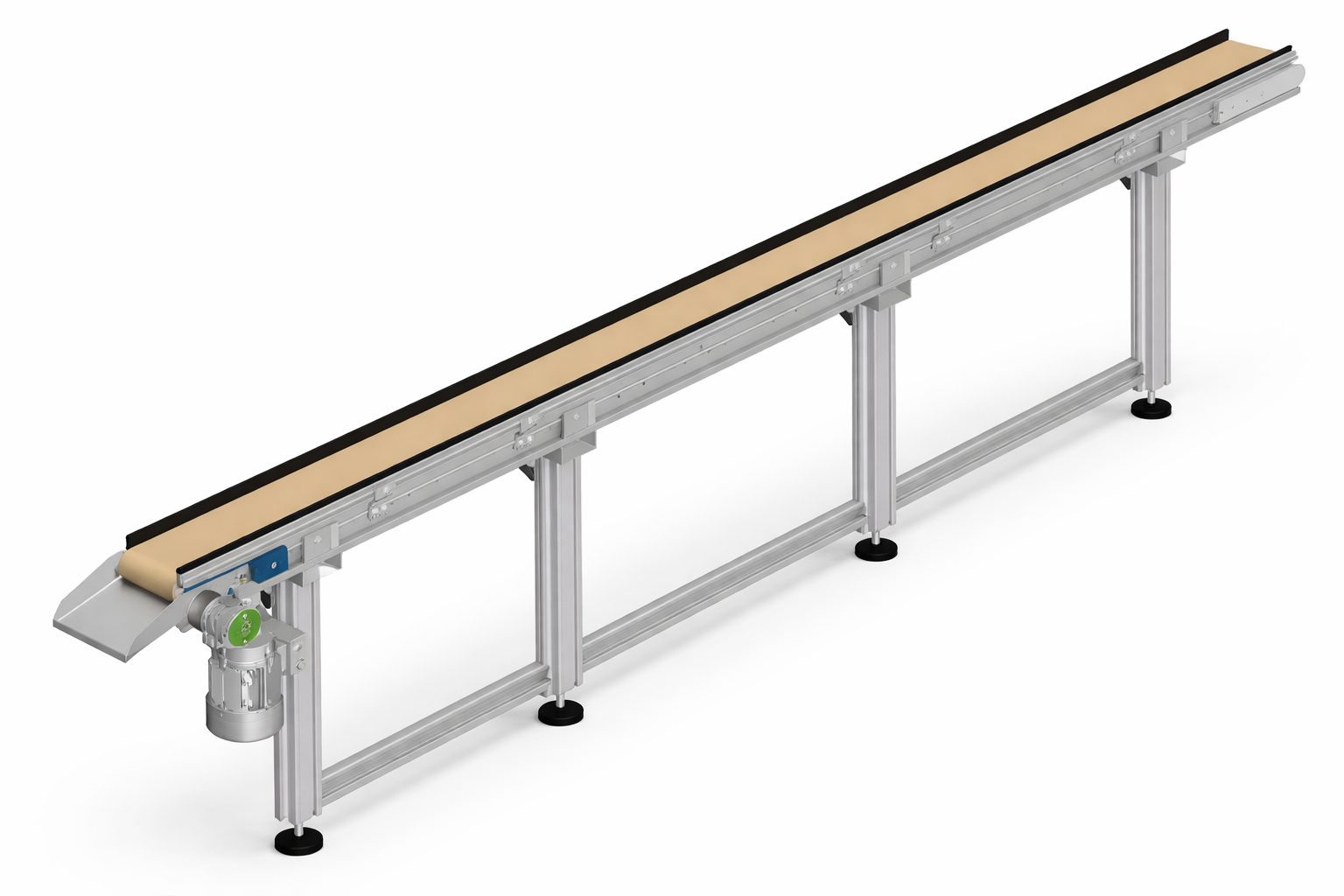

Serie N60
Più struttura per applicazioni più impegnative
La serie N60 utilizza profili 60x60 mm ed è pensata per nastri trasportatori che richiedono maggiore rigidità, stabilità del piano di trasporto e una struttura più importante.
È indicata per linee produttive dove il nastro deve lavorare in modo continuativo, mantenendo un comportamento stabile anche su dimensioni superiori o configurazioni più articolate.
Punti chiave
maggiore rigidità strutturale
ideale per nastri di dimensioni più importanti
adatta a linee con esigenze di continuità
struttura stabile e pulita
predisposta per accessori dedicati
Configurazioni disponibili
Motorizzazione diretta
Serie N90
La soluzione più robusta della Gamma
La serie N90 è costruita su profilo MCH 90x90 mm ed è la proposta più strutturata della famiglia. È pensata per trasportatori di dimensioni importanti, applicazioni più gravose e impianti dove la struttura portante ha un ruolo determinante.
È la base ideale per nastri speciali, sistemi più lunghi, configurazioni con accessori importanti o situazioni in cui servono solidità, stabilità e capacità di integrazione.
Punti chiave
massima robustezza della gamma
ideale per nastri importanti e strutture elevate
adatta ad applicazioni speciali
disponibile con motorizzazione diretta, centrale o rinviata
progettata per impianti industriali più impegnativi
Configurazioni disponibili
Motorizzazione diretta
Motorizzazione centrale
Motorizzazione rinviata
Configurazioni di Motorizzazione
Tre architetture per adattarsi al layout
La Gamma N può essere configurata con diverse soluzioni di motorizzazione, in funzione degli ingombri disponibili, della posizione del motore e delle esigenze di integrazione nell’impianto.
Motorizzazione diretta
Soluzione compatta ed essenziale, indicata per nastri lineari e layout semplici. Il gruppo motore è integrato in testata e consente una configurazione pulita e immediata.
Motorizzazione centrale
Indicata quando è utile ridurre gli ingombri laterali o distribuire meglio la posizione del gruppo motore lungo la struttura del nastro.
Motorizzazione rinviata
Soluzione utile quando il motore deve essere posizionato in modo dedicato rispetto a
Personalizzazioni e Accessori
Dettagli che trasformano un nastro standard in una soluzione applicativa
Ogni nastro della Gamma N può essere configurato in base alle esigenze reali dell’applicazione. La struttura modulare permette di integrare accessori, regolazioni e componenti dedicati, mantenendo una logica costruttiva ordinata e facilmente manutenibile.
Accessori e opzioni disponibili
sponde di contenimento
tendinastro
rinvio a penna
cambio inclinazione
supporti e gambe regolabili
configurazioni inclinate
tappeti con caratteristiche specifiche
predisposizioni per integrazione in linea
Scelta del Tappeto
La tela giusta per il tuo prodotto
La scelta del tappeto è parte fondamentale della configurazione del nastro. Attrito, ambiente di lavoro, inclinazione, delicatezza del prodotto e presenza di polveri o residui possono influenzare in modo significativo il comportamento del sistema.
Esempi di tele disponibili
PVC verde a basso, medio o alto coefficiente d’attrito
PVC grigio per applicazioni inclinate
PU verde per accumulo
tela trasparente impregnata PU
tela in poliestere per retroilluminazione
feltro per superfici delicate o sistemi di visione
tela siliconica per temperature più elevate
Criteri da valutare
tipo di prodotto trasportato
presenza di polveri, bave o trucioli
ambiente alimentare o farmaceutico
lavaggi o umidità
temperatura di esercizio
inclinazione del nastro
necessità di accumulo o scorrimento controllato
Esempi d'uso
Dove usare i nastri della Gamma N
La Gamma N è adatta a numerosi contesti produttivi, dalle piccole automazioni ai sistemi integrati in linee più complesse.
Automazione industriale
Movimentazione di pezzi, componenti o semilavorati tra macchine, operatori e fasi di processo.
Postazioni operative
Trasporto leggero integrato in banchi, isole di lavoro e stazioni di assemblaggio.
Linee di assemblaggio
Nastri lineari o inclinati per alimentare, trasferire o scaricare prodotti lungo la linea.
Sistemi speciali
Soluzioni configurate su richiesta per esigenze dimensionali, accessori, layout o movimentazioni particolari.
Controllo e visione
Applicazioni con tappeti dedicati, superfici specifiche o configurazioni pensate per sistemi di verifica e ispezione.
Quale serie scegliere?
Scegli N30 se…
hai bisogno di un nastro compatto, leggero, semplice da integrare in macchine, banchi o piccole postazioni.
Scegli N45 se…
cerchi la soluzione più versatile, adatta alla maggior parte delle applicazioni industriali standard.
Scegli N60 se…
ti serve maggiore rigidità strutturale e una base più stabile per nastri di dimensioni superiori.
Scegli N90 se…
devi realizzare un nastro robusto, importante o destinato ad applicazioni più impegnative.
Non sai quale serie scegliere?
Partiamo dall’applicazione, non dal catalogo. Raccontaci prodotto, dimensioni, carico, velocità, ambiente di lavoro e vincoli di layout: il team MCH ti aiuta a individuare la configurazione più adatta.
