Movimentazione pallet per linee automatiche

Sistemi modulari per trasportare, arrestare, posizionare e trasferire pallet portapezzo lungo linee di assemblaggio, isole automatiche e processi produttivi controllati.

La Gamma TN di MCH nasce per costruire layout flessibili, espandibili e integrabili con robot, sistemi di visione, stazioni operative e macchine automatiche.

La Gamma TN è il sistema MCH dedicato alla movimentazione di pallet liberi all’interno di linee di automazione industriale.

Ogni pallet trasporta il pezzo lungo il ciclo produttivo, mantenendolo stabile e riferito durante le diverse fasi: trasporto, accumulo, arresto, centraggio, lavorazione, controllo o trasferimento verso linee secondarie.

La struttura modulare permette di comporre layout lineari, circuiti chiusi, curve a 90° e 180°, trasferimenti ortogonali e stazioni dedicate, adattando il sistema alle esigenze reali del processo.

Pallet di trasporto modulare

Il riferimento mobile del tuo processo

Il pallet è l’elemento che accompagna il pezzo lungo la linea. Può essere configurato in funzione del prodotto da movimentare e personalizzato con forature, posaggi o riferimenti dedicati.

È pensato per mantenere il componente stabile durante il ciclo, facilitando assemblaggi, controlli, movimentazioni robotizzate e passaggi tra stazioni.

Punti chiave

• struttura modulare

• piastra superiore personalizzabile

• configurabile in base al pezzo

• disponibile in diverse misure

• adatto a cicli automatici e semi-automatici

La base della linea TN

I moduli di trasporto movimentano i pallet lungo il percorso principale. La trasmissione avviene tramite cinghie dedicate, con una struttura pensata per garantire avanzamento stabile, continuità di esercizio e integrazione pulita nel layout produttivo.

Sono la base su cui costruire linee lineari, circuiti chiusi o sistemi con più rami di lavorazione.

Punti chiave

• movimentazione stabile

• configurazione modulare

• lunghezze e layout personalizzabili

• integrazione con accessori e dispositivi di linea

• struttura in profili di alluminio MCH

Arresto preciso del pallet

Il singolarizzatore consente di fermare il pallet in un punto definito della linea, separando i pallet in avanzamento e gestendo correttamente la sequenza di lavoro.

È un componente essenziale quando il ciclo richiede arresti ripetibili, controllo del passo, accumulo o gestione di più stazioni consecutive.

Punti chiave

• arresto controllato

• gestione del flusso pallet

• utile per accumulo e sequenziamento

• disponibile anche in versione ammortizzata

• adatto a cicli produttivi ripetitivi

Quando il posizionamento diventa critico

Quando l’applicazione richiede precisione, il pallet può essere sollevato e centrato in una posizione definita, isolandolo dal sistema di trasporto e creando una condizione stabile per lavorazioni, controlli o assemblaggi.

È la soluzione indicata per stazioni robotizzate, controlli dimensionali, inserimenti automatici e processi dove la ripetibilità è determinante.

Punti chiave

• posizionamento preciso

• sollevamento del pallet in stazione

• centraggio dedicato

• maggiore ripetibilità del ciclo

• integrazione con robot, attrezzature e sistemi di controllo

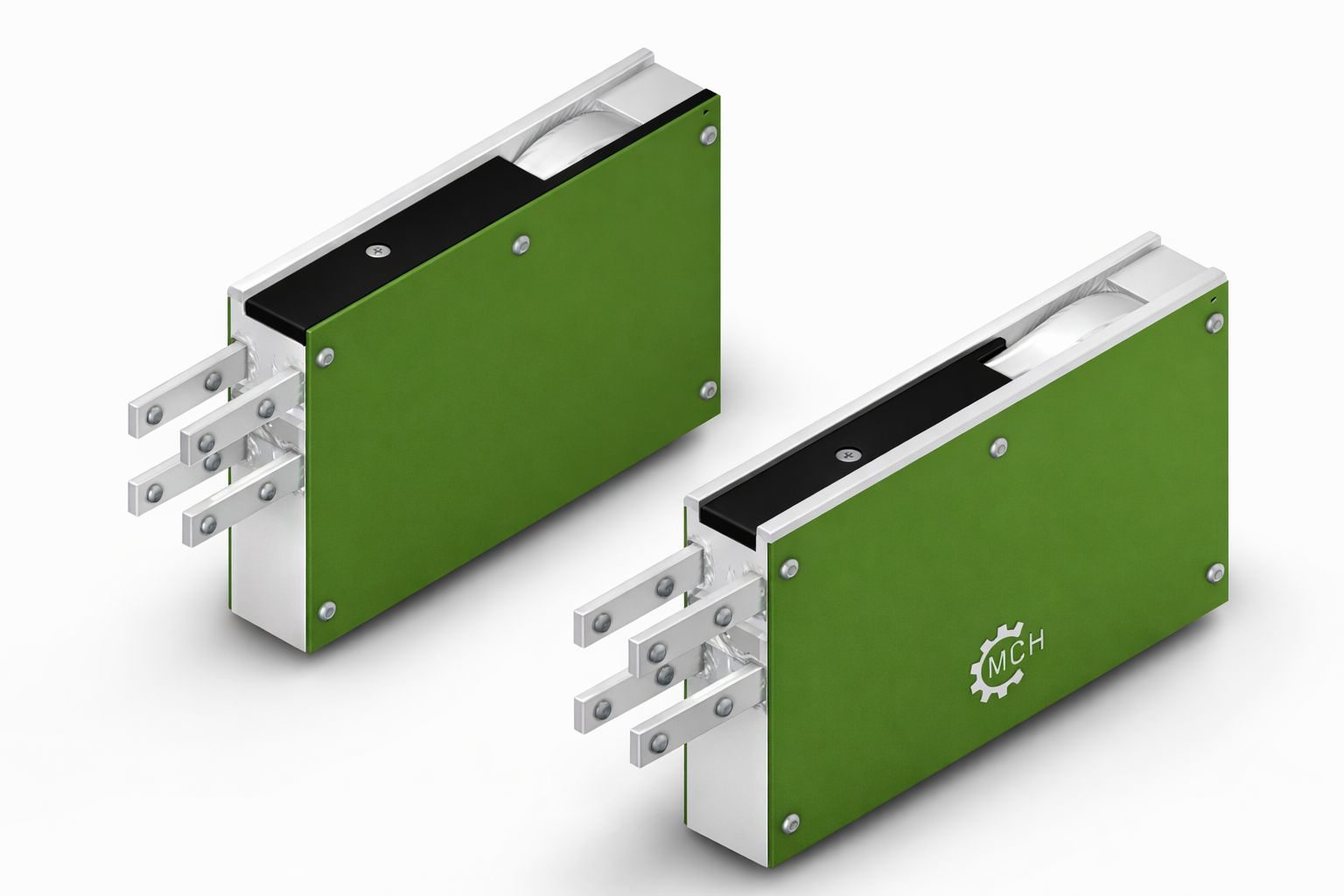

Movimento e continuità di trasporto

La testata di comando integra il gruppo di trasmissione e genera il movimento della linea. La testata di rinvio completa il circuito di trasporto, garantendo il corretto ritorno della cinghia e la continuità del sistema.

Insieme costituiscono il cuore meccanico del modulo lineare TN.

Punti chiave

• trasmissione compatta

• avanzamento stabile

• integrazione pulita nella linea

• manutenzione accessibile

• continuità del trasporto pallet

Trasferitore ortogonale

Deviare il pallet senza perdere controllo

Il trasferitore ortogonale consente di spostare il pallet verso una linea secondaria o parallela. È utile per creare rami di processo, stazioni dedicate, ricircoli o layout più complessi.

Permette di costruire linee più flessibili, dove il pallet non deve necessariamente seguire un unico percorso lineare.

Punti chiave

• trasferimento laterale del pallet

• gestione di linee parallele

• possibilità di layout più complessi

• disponibile per diverse misure pallet

• utile in processi multi-stazione

Presenza pallet, accumulo e riconoscimento

Il bilancino di controllo linea permette di monitorare la presenza del pallet e supportare la gestione del flusso lungo la linea.

È un componente utile per confermare il passaggio del pallet, controllare l’accumulo e dialogare con la logica di automazione dell’impianto.

Punti chiave

• controllo presenza pallet

• supporto alla gestione dell’accumulo

• riconoscimento del passaggio

• integrazione con sensori

• maggiore controllo della sequenza di linea

Layout più compatti, percorsi più intelligenti

Le curve consentono di cambiare direzione al pallet e realizzare circuiti, ritorni o ricircoli di linea. Sono particolarmente utili quando lo spazio è limitato o quando il ciclo produttivo richiede un percorso chiuso.

Le curve permettono di trasformare una semplice linea in un sistema completo di movimentazione pallet.

Punti chiave

• cambi di direzione a 90°

• ricircoli e inversioni a 180°

• ottimizzazione dello spazio

• possibilità di linee chiuse

• maggiore libertà nella progettazione del layout

Perché scegliere un sistema pallet libero

La Gamma TN è indicata quando non basta trasportare un prodotto, ma è necessario gestire il suo percorso lungo il processo.

Controllo del flusso

I pallet possono essere arrestati, accumulati, riconosciuti e trasferiti in base alla sequenza produttiva.

Ripetibilità

Il pezzo rimane vincolato al pallet durante il ciclo, migliorando stabilità e precisione nelle operazioni automatiche.

Modularità

Il layout può essere costruito combinando moduli standard, curve, trasferitori e stazioni dedicate.

Integrazione

Il sistema può dialogare con robot, PLC, sistemi di visione, postazioni manuali e macchine automatiche.

Espandibilità

La linea può essere adattata o ampliata nel tempo, seguendo l’evoluzione del processo produttivo.

Linee di assemblaggio automatiche

Per movimentare pallet portapezzo tra più stazioni di montaggio, controllo e lavorazione.

Sistemi robotizzati

Per presentare il pezzo in posizione stabile a robot industriali, manipolatori o sistemi di presa.

Produzione componenti meccanici

Per trasferire semilavorati tra fasi successive mantenendo ordine, posizione e tracciabilità del flusso.

Industria automotive

Per gestire sottogruppi, componenti e cicli ripetitivi con arresti controllati e trasferimenti tra stazioni.

Produzione elettronica

Per movimentare componenti delicati o attrezzature dedicate lungo processi controllati.

Controllo qualità e visione

Per portare il pezzo in stazioni di ispezione, lettura, misura o verifica automatica.

La Gamma TN prevede diverse misure pallet, così da adattarsi a prodotti, attrezzature e ingombri differenti. La scelta del pallet influenza il layout della linea, la configurazione dei moduli, gli accessori necessari e il carico ammesso.

Prima della configurazione vengono valutati:

• dimensioni del pezzo

• peso complessivo pallet + prodotto

• numero di stazioni

• logica di accumulo

• precisione richiesta in stazione

• ingombri disponibili

• necessità di curve o trasferimenti

• integrazione con robot, visione o PLC

Dal layout al sistema installabile

1. Analisi del processo

Partiamo dal ciclo produttivo: prodotto da movimentare, sequenza delle stazioni, tempi, carichi e vincoli di spazio.

2. Definizione del pallet

Scegliamo la misura pallet e le eventuali personalizzazioni necessarie per alloggiare correttamente il pezzo.

3. Progettazione del layout

Componiamo moduli lineari, curve, trasferitori, arresti e stazioni di centraggio in funzione del flusso richiesto.

4. Integrazione

Valutiamo interfacce con robot, macchine, PLC, sistemi di visione e postazioni operative.

5. Realizzazione e supporto

MCH accompagna il cliente nella definizione tecnica della soluzione e nella realizzazione del sistema più adatto al processo.
